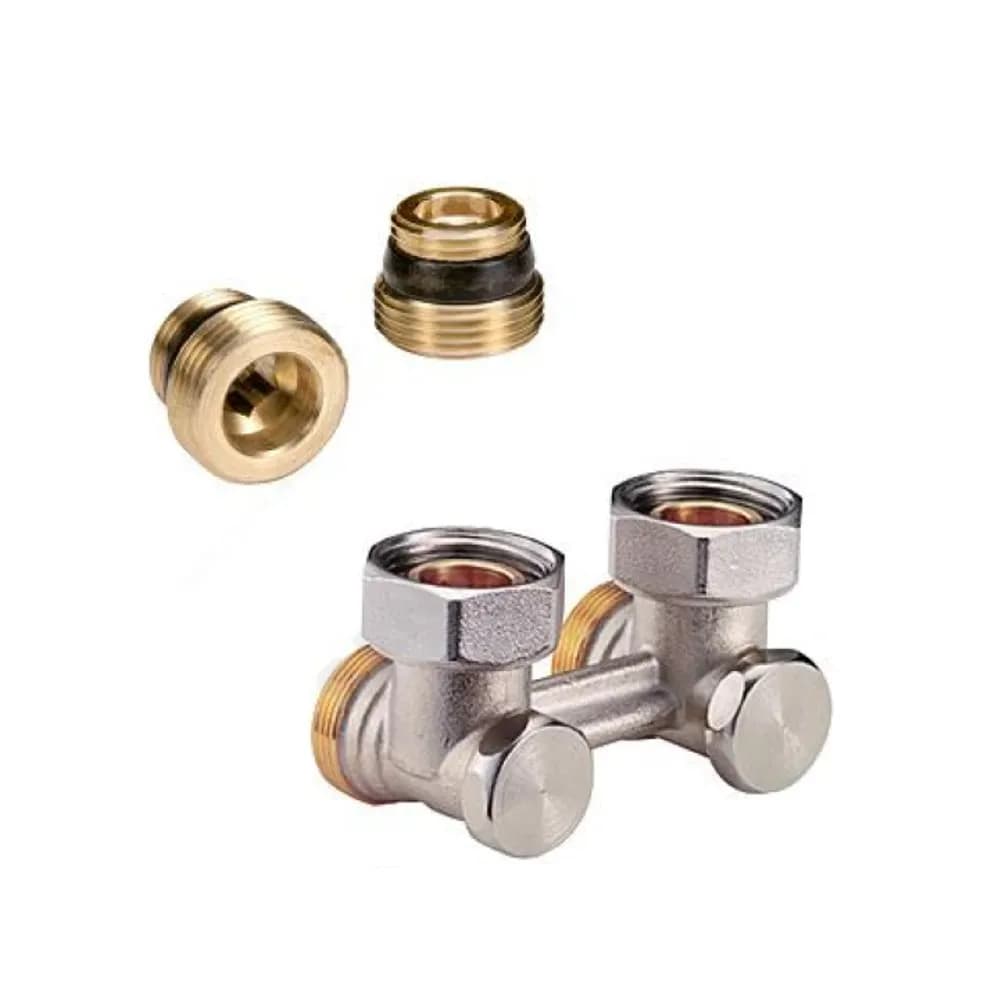

Узел нижнего подключения Ду 15 Ру10 1/2"x3/4" под евроконус двухтр угловой с ниппелями R388 Giacomini R388X012

Узел нижнего подключения радиатора Giacomini R388X012 — скрытая разводка для двухтрубной системы

Узел нижнего подключения Giacomini R388X012 (Ду15 Ру10, 1/2"×3/4", под евроконус, угловой, с ниппелями) предназначен для скрытого нижнего подключения радиаторов отопления в двухтрубных системах — трубы прячутся в стяжку пола или в стену, что заметно улучшает внешний вид помещения по сравнению с открытой боковой разводкой.

Назначение

Узел подводит теплоноситель к радиатору снизу вместо традиционного бокового подключения, позволяя скрыть трубы под полом или в стене на этапе черновых работ. Угловая конструкция удобна там, где трубы подходят к радиатору перпендикулярно стене, на которой он висит.

Область применения

• Скрытая разводка отопления в стяжке пола или в стене
• Двухтрубные системы отопления с нижним подключением радиаторов
• Новое строительство и капитальный ремонт с изменением схемы разводки
• Объекты, где важен эстетичный вид помещения без открытых труб

Технические характеристики

Материал и конструкция

• Присоединение — 1/2"×3/4"
• Давление — Ру10 (Ду15)
• Конструкция — угловая
• Тип системы — двухтрубная
• Уплотнение — евроконус (коническое)
• Переходники — с ниппелями
• Межосевое расстояние — 50 мм
• Бренд — Giacomini

Рабочие параметры

• Рабочая температура среды — до +110 °C
• Возможность перекрытия — есть
• Возможность дренажа — нет
• Регулировка байпаса — нет

Преимущества

• Скрытая разводка заметно улучшает эстетику помещения
• Угловая конструкция подходит для типового расположения труб в стяжке
• Возможность перекрытия узла для обслуживания радиатора без слива всей системы
• Комплектные переходники-ниппели упрощают подключение к трубе конкретного диаметра
• Продукция известного итальянского производителя радиаторной арматуры Giacomini

Монтаж и совместимость

Узел устанавливается на этапе черновой прокладки труб в стяжке или стене, с точным соблюдением проектного расстояния между выводами под конкретную модель радиатора. Соединение с трубой выполняется через уплотнение евроконус с помощью комплектных ниппелей-переходников, а к радиатору узел подключается резьбой 1/2"×3/4" согласно типу нижнего подключения прибора.

Узел нижнего подключения Giacomini R388X012 — надёжное решение для тех, кто хочет получить скрытую, эстетичную разводку отопления в двухтрубной системе без компромиссов в надёжности соединения.
